虹吸排水要注意什么,系统组成有哪些?

发布时间:2021-07-05 10:42访问人数:200作者:宏添建材
虹吸排水在设计时管径的选取要经过水力计算,注意斗前水深的控制和悬吊管的热力补偿,系统的组成包括虹吸式雨水斗、HDPE虹吸排水管、安装固定件等,下面具体介绍下“虹吸排水的注意事项和系统组成”。


一、虹吸排水的注意事项
1、虹吸排水设计时管径的选取必须经过水力计算
要尽可能的控制管道内雨水流态和负压值,就必须经过严格的水力计算,合理地确定各段的管径。目前,国内外对虹吸排水系统的计算方法主要有两种,一种是基于满流状态的伯努力方程,其方法是国内水力学课程的基础之一,经过了科学的验证。另一种是基于两相流技术的计算,这种方法是建立在生产厂家自己大量试验基础上的,是半经验的计算方法,是普遍适用,还是只对厂家自己的产品适用还有待定论。目前只有少数专业厂家掌握该项技术,而一般的设计单位缺乏试验的条件,还不能完全掌握此计算方法。广东万泉虹吸排水是两种方法结合,自主研发的水力计算软件,是以科列勃洛克公式和伯努力方程为基础,经过计算精确的计算,并且在实例中反复的测试,论证,其计算可以达到相当精准的程度,其计算结果稳定可靠,是当今最先进和最完善的虹吸水力计算软件。
2、斗前水深的控制
斗前水深太小,不能有效地形成虹吸满管流,系统不能在虹吸状态下运行,排水能力便不能达到设计要求的状态。斗前水深太大,给屋面增加荷载,为结构安全带来隐患,可能需要提高结构的强度,而造成工程造价的提高。尤其对轻钢结构的屋面,其承载力需结构工程师校核并相应提高,而且对此种屋面,其天沟与与屋面不能完全密闭,斗前水深过高,可能使雨水通过其间缝隙渗漏至室内。在设计中必须予以重视,合理控制天沟深度、斗前水深及屋面、天沟的承载力,并设置必要的溢水系统,防止积水过高,造成危险。
3、悬吊管的热力补偿
由于热胀冷缩作用,悬吊管的涨力需要受到控制,否则会对建筑的结构造成威胁。现在大多数专业厂家采取用专用的紧固系统,使管道与建筑的结构脱离开来,把大管段涨缩分成若干小管段涨缩,通过紧固系统吸收,从而可以取消伸缩节,保证虹吸不因管道的缝隙而破坏。
4、合理地选取暴雨重现期。
重现期选取太大时,造成管径偏大,系统大部分工况运行于重力流状态和两相流状态,排水能力达不到设计要求,而且雨水流速偏小,不能对管道形成有效的冲刷力,管道容易堵。重现期取值太小,则遇特大暴雨时,建筑的安全得不到保障。因此应根据工程实际情况,结合本地的气象条件、气象资料,合理选取暴雨重现期。
二、虹吸排水系统的组成

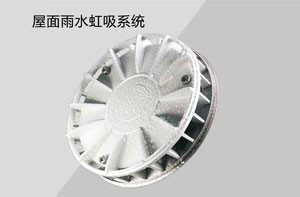

1、虹吸式雨水斗
该部分是整个虹吸排水系统最关键的所在之一,它的稳流性一般越好,所产生的虹吸就需屋面汇水高度越低,其整体性能才会越来越优越;当然了雨水斗还包括有反旋涡顶盖、隔栅片、底座与底座支管等组成,最常用的额定流量就为25L/S和40L/S2种。
2、HDPE虹吸排水管
该组成部分就是虹吸排水系统中的经脉,能连接着整个系统中每一个地方,在排水中起着很大的作用,甚至在同一个系统中的管材与管件,其他们的材质也是最好相同的,且也需保证在材质上必须有抗压作用,这样才能保证使用中的安全。
3、安装固定件
可能这个部分在平时应用中虽然毫不起眼,但是该部分的组件却起作用非常大,能够有效固定管道并承受满流管道的重量与高速流水所产生的作用;尤其对于HDPE管道而言,很多时候还应该采用二次悬吊系统进行固定,不然就将无法承受流水所带来的作用力。
以上是“虹吸排水的注意事项和系统组成”的介绍,有问题请随时联系我们。
